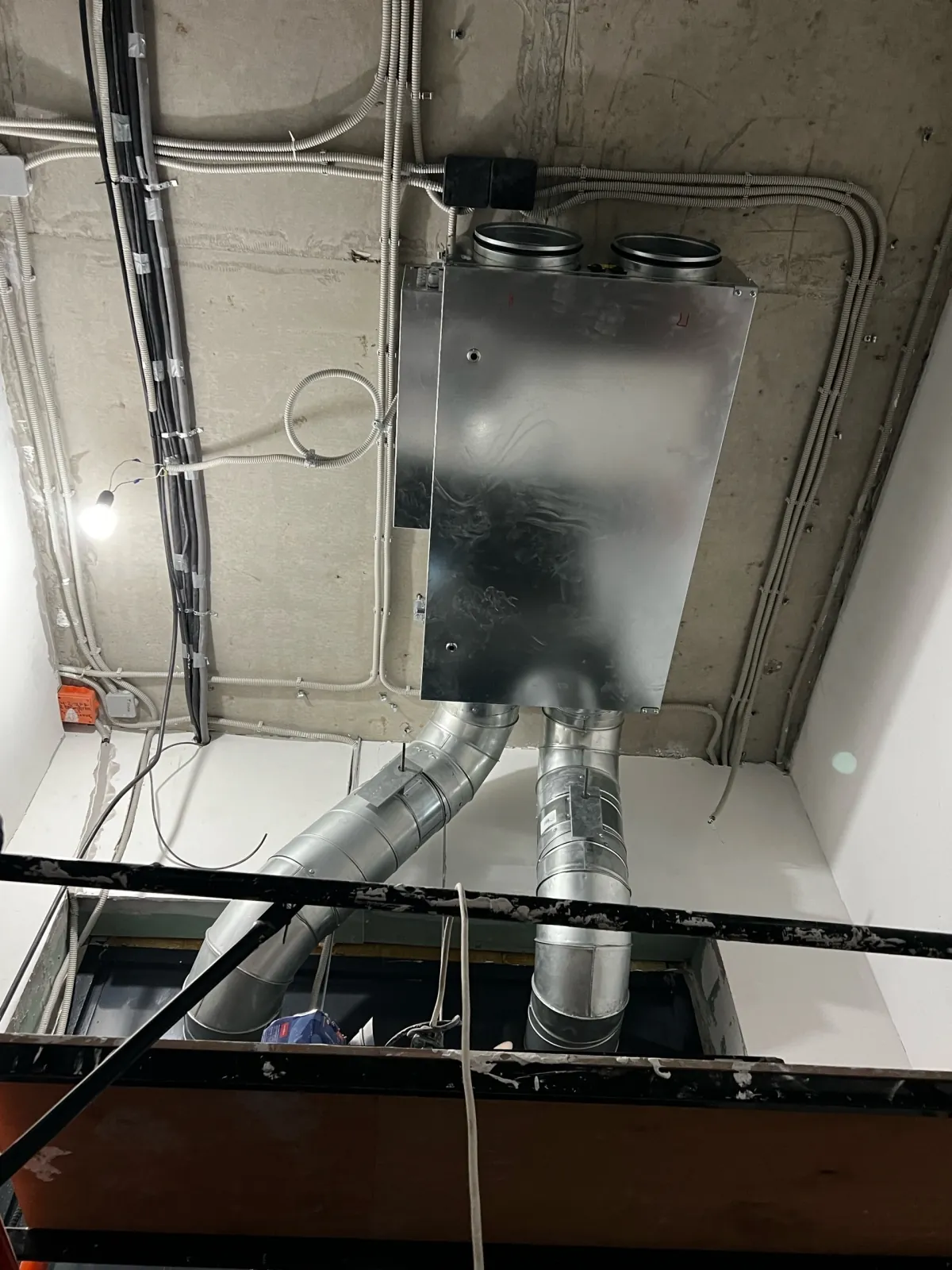

Проектирование ОВиК (ВК, ОВ, ОВК)

Проектирование ОВиК — это один из ключевых этапов создания любого здания, будь то офисный центр, жилой дом или промышленный объект. От точности расчетов зависит не только комфорт пользователей, но и энергоэффективность эксплуатации, надежность инженерных систем и соответствие требованиям безопасности. Работы по проектированию требуют глубоких знаний в области водоснабжения, отопления, вентиляции и кондиционирования, а также строгого следования нормативам. Цена проектирования и сроки выполнения зависят от масштаба объекта и сложности задач, но неизменным остается одно: качественный проект — это фундамент надежной работы всех инженерных систем.

Требования и нормативы

Любое проектирование ОВиК опирается на нормативную базу, которая регламентирует технические решения, расчеты и подходы к монтажу. В России основными документами являются СНиП, СП и ГОСТ, а также санитарные правила СанПиН, которые определяют параметры воздухообмена, температурные режимы и уровень влажности в помещениях различного назначения. Проектировщик обязан учитывать специфику каждого объекта: для производственных помещений акцент делается на удалении загрязненного воздуха и обеспечении безопасности рабочих процессов, для жилых зданий — на комфорте и энергоэффективности, для административных и торговых комплексов — на надежности и долговечности инженерных систем. Нарушение нормативов может привести не только к техническим проблемам, но и к административным санкциям, поэтому проект ОВиК всегда согласуется с надзорными органами.

Различия ОВиК в промышленном и гражданском строительстве

Инженерные системы для промышленных и гражданских объектов различаются по своим задачам, масштабам и техническим требованиям. В гражданском строительстве главной целью является создание комфортного и безопасного микроклимата для людей, а также оптимизация затрат на эксплуатацию. Здесь большое внимание уделяется эстетике, бесшумности оборудования и энергоэффективности. В промышленном строительстве на первый план выходят надежность, высокая производительность систем и соблюдение технологических параметров, которые напрямую влияют на качество продукции или безопасность процессов. Эти различия определяют подходы к проектированию и выбор оборудования, поэтому опыт проектировщика в обеих сферах играет решающую роль.

ОВиК в промышленном строительстве

Для промышленных объектов проектирование ОВиК включает учет специфики технологических процессов. Например, на предприятиях пищевой промышленности необходимо организовать вытяжные системы для удаления паров и запахов, а также поддерживать строгие санитарные нормы. В химической или фармацевтической отрасли ключевую роль играет вентиляция с многоступенчатой фильтрацией и контролем концентрации вредных веществ. Системы кондиционирования и отопления должны быть рассчитаны на большие площади и работать в режиме круглосуточной эксплуатации. Дополнительно предусматривается автоматизация, позволяющая контролировать параметры микроклимата в режиме реального времени. Все это отражается на сложности проекта, сроках его разработки и, разумеется, цене проектирования.

ОВиК в строительстве гражданских объектов

Гражданские объекты, включая жилые дома, офисные здания, торговые центры и образовательные учреждения, требуют другого подхода к проектированию. Здесь основное внимание уделяется комфортному воздухообмену, точному расчету теплопотерь и подбору систем кондиционирования для разных типов помещений. Например, для офисов важно исключить сквозняки и создать равномерный температурный режим, для школ и детских садов — строго соблюдать санитарные нормы воздухообмена, а для торговых центров — обеспечить надежную работу систем при больших потоках людей. Проектирование ОВиК в гражданском строительстве также требует учитывать архитектурные особенности и возможности интеграции оборудования без ущерба для интерьера.

Подготовка к проектированию систем

Подготовительный этап проектирования ОВиК является ключевым, поскольку именно на этом этапе формируется техническое задание и собираются исходные данные. Заказчику важно четко определить назначение объекта, его специфику и требования к инженерным системам. Проектировщики анализируют планировку здания, теплотехнические характеристики ограждающих конструкций, источники тепла и холода, а также параметры водоснабжения и канализации. Чем полнее исходные данные, тем точнее будет проект, а значит — меньше вероятность ошибок и корректировок в процессе строительства. В этом этапе закладывается база для формирования будущей проектной документации, и от его качества напрямую зависят сроки и стоимость всего проектирования.

Что входит в проект ОВиК

Проект ОВиК включает комплекс решений по отоплению, вентиляции, кондиционированию, а также водоснабжению и канализации (ВК). В документацию входят чертежи разводки инженерных сетей, тепловые и гидравлические расчеты, спецификации оборудования и узлов, пояснительная записка с техническими характеристиками и требованиями к эксплуатации. Также проект содержит схемы автоматики, которые обеспечивают управление инженерными системами. В зависимости от сложности объекта могут дополнительно разрабатываться BIM-модели для наглядного отображения всех инженерных коммуникаций в 3D-формате. Такой подход снижает риск ошибок при монтаже и упрощает согласование документации.

Основные нормативные документы

При проектировании ОВиК используются нормативные документы, которые задают технические параметры и требования к инженерным системам. Среди них — СП 60.13330 (отопление, вентиляция и кондиционирование), СНиП 41-01, СП 30.13330 (водоснабжение и канализация), санитарные правила СанПиН, а также ГОСТы на отдельные элементы систем. Проектировщик обязан учитывать как общие нормативы, так и специальные документы, действующие для конкретных типов объектов (например, медицинских учреждений или объектов с повышенными требованиями к чистоте воздуха). Несоблюдение нормативной базы может привести к отказу в согласовании проекта и к штрафам, поэтому работа ведется строго в соответствии с действующими правилами.

Формирование проектной и рабочей документации

Формирование проектной и рабочей документации ОВиК — это системный процесс, в ходе которого создается полный пакет документов, необходимых для строительства, согласования и дальнейшей эксплуатации объекта. На проектной стадии разрабатываются технические решения, чертежи, расчеты и пояснительные записки. Рабочая документация детализирует эти решения и включает спецификации материалов, узлов и оборудования. Четкая структура документации помогает всем участникам проекта — от заказчика до монтажной организации — понимать, какие именно инженерные системы будут реализованы, какие у них характеристики и как они должны взаимодействовать между собой. Важно, чтобы все документы соответствовали требованиям СНиП, СП, ГОСТ и проходили обязательное согласование в надзорных органах. Ошибки или неточности на этой стадии могут привести к существенным задержкам и увеличению стоимости проекта, поэтому подготовка документации требует высокой квалификации инженеров и проектировщиков.

Этапы проектирования

Процесс проектирования ОВиК включает несколько этапов, каждый из которых имеет свое значение для итогового результата. Первый этап — сбор исходных данных и формирование технического задания. Далее следует разработка эскизного проекта, где определяется концепция инженерных систем и выбираются ключевые решения. На стадии рабочего проекта выполняются теплотехнические, гидравлические и аэродинамические расчеты, составляются чертежи разводки инженерных сетей, подбирается оборудование, определяется место установки узлов и агрегатов. Заключительный этап — согласование документации с заказчиком и органами надзора, после чего проект передается в монтаж. Такой поэтапный подход обеспечивает максимальную точность расчетов, минимизирует вероятность ошибок и позволяет оптимизировать сроки реализации. Кроме того, грамотно выполненное проектирование помогает заранее рассчитать будущие эксплуатационные расходы и выбрать наиболее энергоэффективные решения.

Состав проекта отопления, вентиляции и кондиционирования

Проект ОВиК состоит из целого ряда разделов, каждый из которых раскрывает отдельную инженерную подсистему. В проекте содержатся общие пояснительные записки, тепловые расчеты, схемы разводки трубопроводов и воздуховодов, спецификации оборудования и автоматизации. Для каждого элемента системы указываются характеристики, производительность и правила эксплуатации. Дополнительно проект может включать BIM-модель, что особенно актуально для крупных объектов — торговых центров, промышленных комплексов или жилых комплексов. Такой подход позволяет заранее увидеть все инженерные системы в 3D и согласовать их с архитектурными и строительными решениями. В результате заказчик получает полный набор документов, необходимых для реализации проекта и его дальнейшего сопровождения.

Правила оформления чертежей

Оформление чертежей — это не просто формальность, а важный этап, который определяет удобство работы со всей документацией. Чертежи должны быть выполнены в соответствии с требованиями ГОСТ и СПДС (Система проектной документации для строительства). На них отображаются планировки этажей с нанесенными системами отопления, вентиляции, кондиционирования и водоснабжения. Каждое оборудование и элемент сети обозначаются условными символами, дополненными расшифровкой в спецификации. Обязательно указываются размеры, отметки высот и привязки к архитектурным элементам здания. Неправильно оформленные чертежи могут привести к путанице при монтаже и увеличению сроков реализации. Поэтому компании, занимающиеся проектированием, применяют современные САПР и BIM-технологии, что позволяет сократить количество ошибок и облегчить понимание документации всеми участниками процесса.

Проектирование отопления

Разработка системы отопления начинается с теплового расчета, где учитываются теплопотери здания, климатические условия региона, назначение помещений и требования заказчика. На основе расчетов подбирается тип системы: радиаторное, панельное или воздушное отопление, а также источники тепла — котельная, тепловой пункт или централизованное подключение. В проект включаются схемы разводки трубопроводов, расчет гидравлического сопротивления, спецификация радиаторов, котлов и насосного оборудования. Особое внимание уделяется автоматике, позволяющей регулировать температуру и обеспечивать энергоэффективность системы. Ошибки в проектировании отопления могут привести к неравномерному прогреву помещений, избыточным затратам энергии или перегрузке оборудования, поэтому точность расчетов играет ключевую роль.

Проектирование вентиляции

Проектирование вентиляции — это один из наиболее сложных этапов разработки раздела ОВиК, так как он напрямую связан с обеспечением комфортного и безопасного воздухообмена. Вентиляция может быть естественной, принудительной или комбинированной, а выбор типа системы зависит от назначения здания, количества людей в помещениях и специфики технологических процессов. При проектировании учитываются нормы воздухообмена по СНиП и СанПиН, кратность воздухообмена, уровень влажности и допустимые концентрации углекислого газа. Для промышленных объектов требуется удаление вредных примесей, газов или пыли, поэтому дополнительно закладываются системы фильтрации, рекуперации тепла и автоматического контроля. В проектной документации отражаются схемы разводки воздуховодов, расположение воздухозаборников и решеток, расчет мощности вентиляторов и параметры приточно-вытяжных установок. Грамотно разработанная система вентиляции снижает эксплуатационные затраты и гарантирует безопасность эксплуатации зданий.

Проектирование кондиционирования

Системы кондиционирования проектируются для поддержания оптимальной температуры и влажности в помещениях, особенно в зданиях с высокой посещаемостью или специальными требованиями к микроклимату. В проекте учитываются теплопоступления от оборудования, людей и солнечной радиации, а также расчет мощности кондиционеров. В зависимости от назначения объекта выбираются различные решения: сплит-системы для небольших помещений, канальные кондиционеры для офисов, система чиллер-фанкойл для крупных бизнес-центров и ТРЦ или центральное кондиционирование для промышленных объектов. Проектирование также предусматривает интеграцию систем кондиционирования с вентиляцией и отоплением для создания единого климатического комплекса. Особое внимание уделяется энергоэффективности и автоматизации: современные системы оснащаются датчиками температуры и влажности, что позволяет минимизировать расходы на электроэнергию и повысить комфорт эксплуатации. Неправильный расчет мощности кондиционеров может привести либо к перегрузке оборудования, либо к недостаточному охлаждению, поэтому точность проектных работ имеет решающее значение.

Часто задаваемые вопросы

Проектирование ОВиК вызывает у заказчиков множество вопросов, связанных с объемом работ, стоимостью и нормативными требованиями. Ниже приведены наиболее распространенные вопросы и ответы на них.

Что входит в раздел ОВиК?

Раздел ОВиК включает проектные решения по отоплению, вентиляции и кондиционированию, а также спецификации оборудования, схемы разводки трубопроводов и воздуховодов, тепловые и аэродинамические расчеты, пояснительные записки и чертежи. При необходимости добавляются BIM-модели и проекты автоматизации.

Как расшифровывается раздел ОВиК?

ОВиК расшифровывается как «отопление, вентиляция и кондиционирование». Иногда этот раздел объединяют с ВК (водоснабжение и канализация), что позволяет комплексно рассматривать все инженерные системы здания.

ОВиК что это?

ОВиК — это комплекс инженерных систем, отвечающих за микроклимат здания: отопление, вентиляцию и кондиционирование воздуха. Основная задача этих систем — обеспечение комфортных и безопасных условий для людей и технологических процессов.

Что такое ОВ и ВК? Как расшифровывается?

ОВ — это отопление и вентиляция, ВК — водоснабжение и канализация. Эти инженерные системы проектируются в рамках комплексной разработки документации для зданий и сооружений, чтобы обеспечить все необходимые условия эксплуатации.

Что значит ОВКВ? Как расшифровывается?

ОВКВ — это отопление, вентиляция, кондиционирование и водоснабжение. Такой подход объединяет все основные инженерные системы в единую проектную документацию, что позволяет избежать ошибок и обеспечить согласованную работу оборудования.

Какие могут быть ошибки проектирования и к чему они могут привести?

Ошибки проектирования ОВиК могут обернуться серьезными проблемами на этапе эксплуатации. Неправильный теплотехнический расчет ведет к недостаточному прогреву помещений или избыточным энергозатратам. Ошибки в проектировании вентиляции приводят к нарушению воздухообмена, скоплению углекислого газа, повышенной влажности и образованию плесени. Неверный выбор оборудования или отсутствие учета специфики объекта может вызвать быстрый износ систем, поломки и дорогостоящие ремонты. Даже небольшие недочеты в проекте способны увеличить сроки ввода объекта в эксплуатацию и существенно поднять его стоимость. Поэтому важно доверять проектирование опытным инженерам и использовать только проверенные методики расчета.

На что обращать внимание при проектировании?

При проектировании ОВиК внимание уделяется нескольким ключевым моментам: соответствие нормативам (СНиП, СП, СанПиН), расчетам теплопотерь и воздухообмена, подбору оборудования, энергоэффективности и интеграции систем. Важно учитывать не только сегодняшние потребности здания, но и возможные изменения в будущем — увеличение нагрузки, модернизацию или перепланировку. Не менее значимы вопросы автоматизации: современные системы должны работать под управлением датчиков и контроллеров, что позволяет поддерживать оптимальные параметры микроклимата и снижать эксплуатационные расходы.

Какие бывают ошибки при монтаже?

Даже идеально выполненный проект теряет смысл, если монтаж проводится с нарушениями. Частые ошибки — неправильная герметизация воздуховодов, некачественная установка оборудования, несоблюдение проектных отметок и уклонов трубопроводов. Такие недочеты ведут к потерям воздуха, шуму, вибрации и снижению эффективности систем. Важно, чтобы монтаж выполняли специалисты, имеющие опыт работы с инженерными системами и допуски СРО. Только так можно гарантировать, что проектные решения будут реализованы без отклонений и в установленные сроки.

От чего зависит цена проектирования?

Цена проектирования ОВиК формируется из нескольких факторов: площадь и назначение объекта, сложность инженерных решений, количество систем и подсистем, необходимость интеграции с другими разделами проекта. Существенное влияние оказывает класс здания: для промышленных объектов требуются более сложные расчеты и специализированное оборудование, что повышает стоимость. Также на цену влияет срочность выполнения: проекты с сокращенными сроками требуют привлечения дополнительных специалистов. В любом случае стоимость проектных работ должна соответствовать уровню их качества, ведь именно проект задает основу для будущей эксплуатации.

Для каких объектов выполняет проектирование ОВиК СК-Систем?

Компания СК-Систем выполняет проектирование ОВиК для широкого спектра объектов: жилые дома, офисные здания, торговые центры, склады, промышленные предприятия, спортивные и медицинские учреждения. Каждый проект разрабатывается с учетом назначения здания, специфики технологических процессов и нормативных требований. Такой подход позволяет обеспечить стабильную работу инженерных систем и высокий уровень комфорта для пользователей.

Разработку каких разделов ОВиК вы осуществляете?

Мы разрабатываем все основные разделы ОВиК: отопление, вентиляция, кондиционирование, а также водоснабжение и канализацию (ВК). В каждый проект входит расчет нагрузок, подбор оборудования, схемы разводки, спецификации и пояснительная записка. При необходимости проект интегрируется с разделами электроснабжения, пожарной безопасности и автоматизации.

Кто такой инженер ОВК и чем он занимается?

Инженер ОВК — это специалист, отвечающий за разработку и реализацию инженерных систем отопления, вентиляции и кондиционирования. Его задачи включают расчеты, подбор оборудования, разработку проектной документации и контроль за монтажом. От квалификации инженера зависит надежность работы всех систем здания, поэтому в компании СК-Систем к этой должности предъявляются высокие требования. Наши инженеры имеют опыт работы с объектами различного назначения и используют современные технологии проектирования, включая BIM-моделирование.

Коротко о главном

Проектирование ОВиК (ВК, ОВ, ОВК) — это фундамент надежной и безопасной эксплуатации зданий. Грамотно разработанный проект учитывает все нормативные требования, обеспечивает комфортный микроклимат и снижает эксплуатационные расходы. Ошибки в проектировании или монтаже могут обойтись слишком дорого, поэтому доверять такие задачи стоит только профессионалам. Сроки и цена проектных работ зависят от масштаба объекта и сложности решений, но качество документации всегда должно оставаться на первом месте.

Почему выбирают компанию СК-Систем

Компания СК-Систем зарекомендовала себя как надежный партнер в области проектирования инженерных систем. Наши преимущества — опыт работы с объектами различного масштаба, сертифицированное оборудование, команда профессиональных инженеров и полное сопровождение проекта от идеи до сдачи в эксплуатацию. Мы предлагаем прозрачные цены, строго соблюдаем сроки и всегда находим оптимальные технические решения для заказчиков. СК-Систем — это гарантия качества, надежности и уверенности в том, что инженерные системы вашего здания будут работать безупречно.
